Art.-Nr. hdr20x2mft

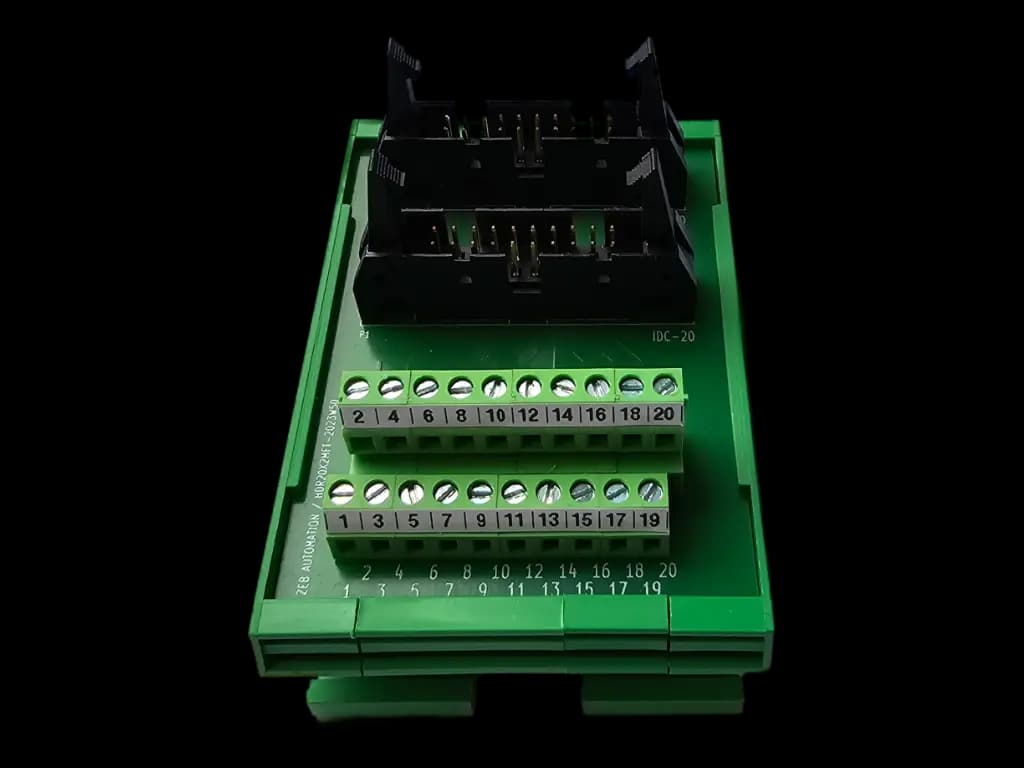

Übergabemodul 20-pol Header-Anschluss auf Schraubklemmen
Das HDR20X2MFT ist ein passives Header-Übergabemodul mit zweireihigem Anschluss im Raster 2,54 mm. Die Schraubklemmen ermöglichen den Anschluss an eine bestehende Festverdrahtung. Für die Schaltschrankmontage lässt sich das Modul auf Tragschienen TS15, TS35 oder G32 aufrasten.
Highlights
- 20x2-poliger Header (RM 2,54 mm) Anschluss
- Einfache Verbindung von Header (RM 2.54) Anschlüssen mit Schraubklemmen
- Einfache Verbindung mit bestehender Festverdrahtung
- Unkomplizierte Montage durch Aufrasten auf gängigen Tragschienen TS15, TS35 und G32
24,50 €
Auf Lager
zzgl. MwSt.
Stk.
Lieferung innerhalb Deutschlands in 1–4 Werktagen
Versandkostenfrei innerhalb Deutschlands ab 150,00 €
Angebote gelten nur für Gewerbe · Alle Preise zzgl. gesetzl. MwSt.
Technische Daten
Allgemein
- Verbinder
- Stiftleiste
- Polzahl
- 20x2
- Verbinder Gehäuse
- AMP-LATCH / FCI
- Verriegelung
- Verriegelung / Auswerfer (lang)
- Klemmen Anzahl
- 20
- Klemmen Typ
- Schraubklemmen, Raster 3,81 mm
- Anschlussquerschnitt
- 1 x 1,5 mm² (16 AWG) eindrähtig oder feindrähtig ohne Aderendhülse, 1 x 0,5 mm² (20 AWG) mit Aderendhülse
- Belastbarkeit
- 125 VAC / 1 A
- Abmessungen
- 57 x 81 x 55 mm³
- Montage
- Rastbar auf Tragschiene TS15 / TS35 / G32
- Einbaulage
- Beliebig
- Gewicht
- 0,087 kg
- Schutzart
- IP00
- Umgebungsbedingungen
- -5°C .. +65°C bei normalen Einbauverhältnissen (im Schaltschrank). Bei Anwendungen im Freien sind geeignete Übergehäuse mit Schutz vor direkter Sonneneinstrahlung, Frost und Schwitzwasser vorzusehen.
- RoHS - Konformität
- Auf die Einhaltung maßgeblicher Bestimmungen wird geachtet. Es werden allerdings keine eigenen Analysen durchgeführt, sondern den diesbezüglichen Erklärungen der Vorlieferanten vertraut.
- Zulassungen
- CE
- Technologie
- Standard-Verbinder auf 2-lagiger Leiterplatte
- EAN / UPC
- --
- Lieferumfang
- HDR20x2MFT (Die Farbe der Header kann variieren, da nicht alle Polzahlen vom gleichen Hersteller verfügbar sind)
- Zolltarif-Nummer
- 85340090
- Ursprung
- Deutschland
