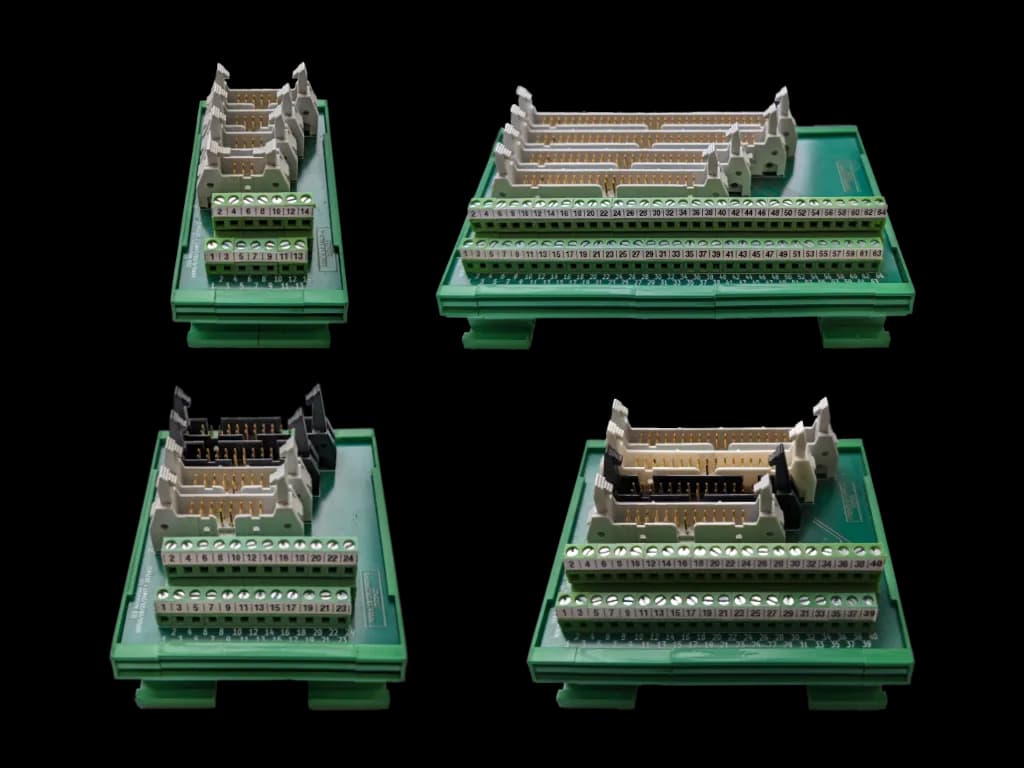

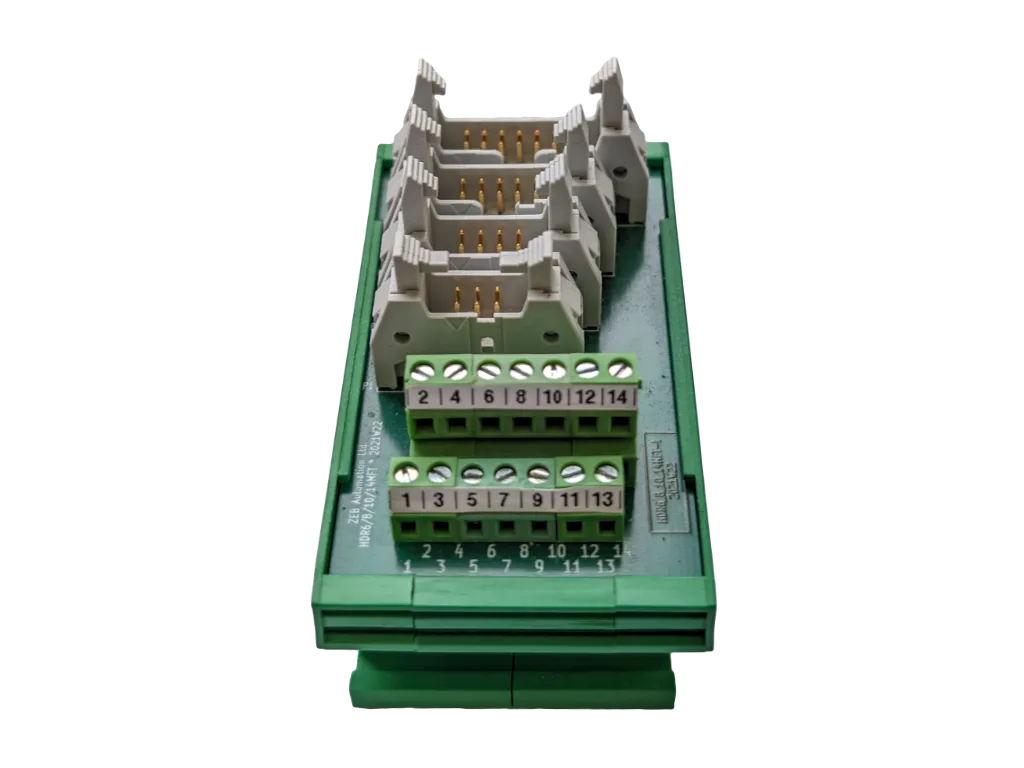

Übergabemodul 6/8/10/14-pol Header-Anschluss auf Schraubklemmen

Allgemein

Unsere Module ermöglichen eine einfache Umwandlung von zweireihigen Header-Anschlüssen (RM 2,54 mm) zu Schraubklemmen. Sie erleichtern die Verbindung der benötigten Leitungen mit einer bestehenden Festverdrahtung. Für die Montage im Schaltschrank können die Module problemlos auf den gängigen Tragschienen TS15, TS35 und G32 montiert werden.

Übergabemodul Header-Anschluss 6/8/10/14-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 6/8/10/14-polig

Übergabemodul 16/18/20/24-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 16/18/20/24-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 16/18/20/24-polig

Übergabemodul 26/30/34/40-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 26/30/34/40-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 26/30/34/40-polig

Übergabemodul 44/50/60/64-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 44/50/60/64-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 44/50/60/64-polig

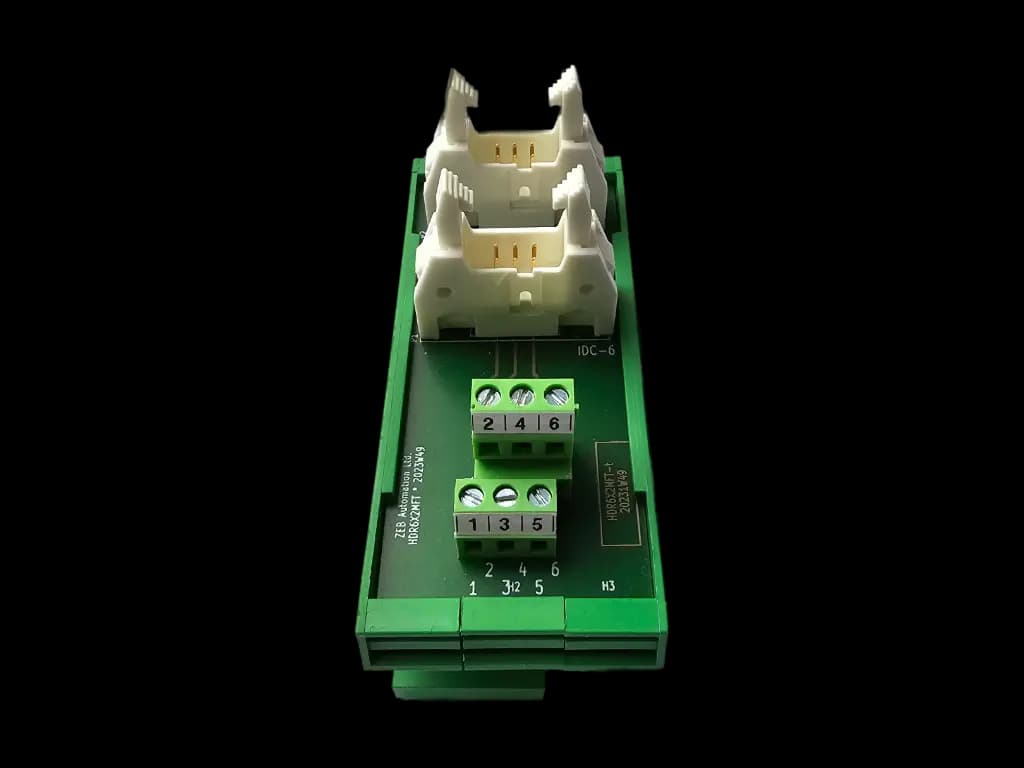

Übergabemodul 6-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 6x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 6-polig

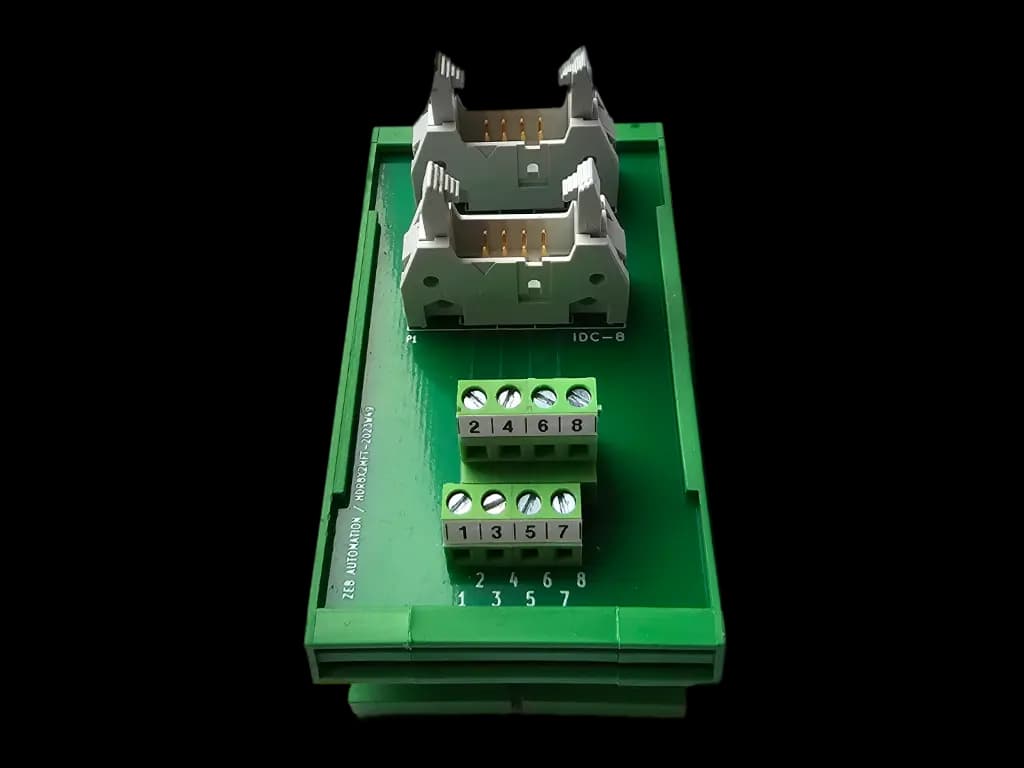

Übergabemodul 8-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 8x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 8-polig

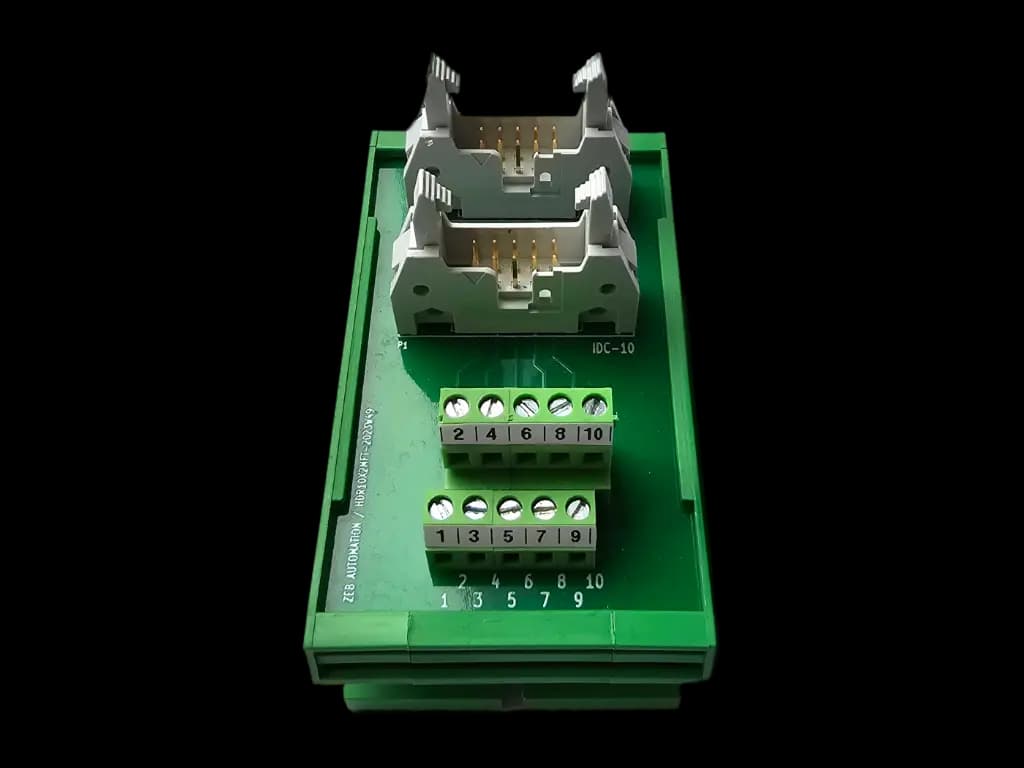

Übergabemodul 10-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 10x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 10-polig

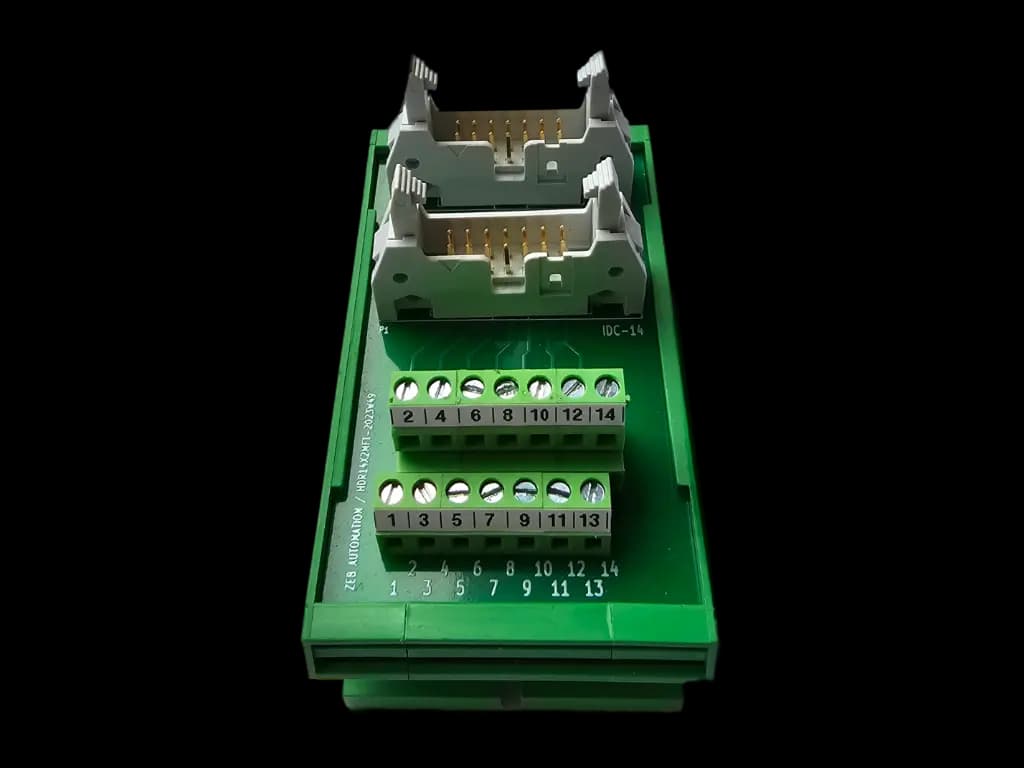

Übergabemodul 14-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 14x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 14-polig

Übergabemodul 16-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 16x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 16-polig

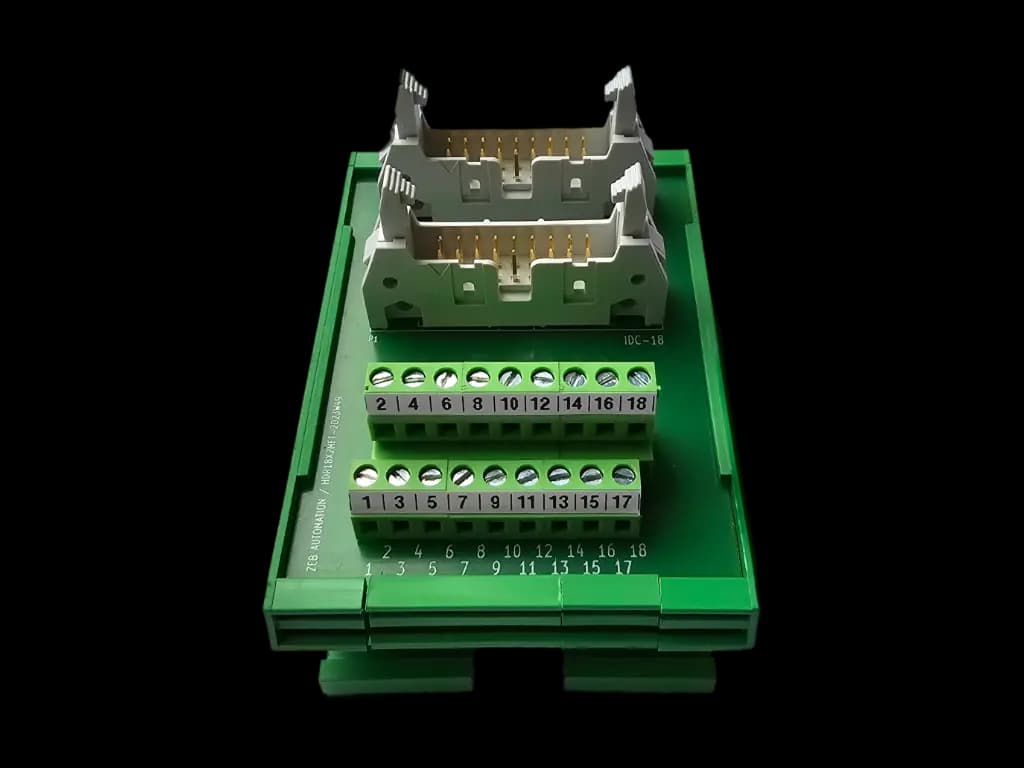

Übergabemodul 18-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 18x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 18-polig

Übergabemodul 20-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 20x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 20-polig

Übergabemodul 24-pol Header-Anschluss auf Schraubklemmen

Übergabemodul Header-Anschluss 24x2-polig, Umwandlung zu Schraubklemmen, einfache Verbindung mit bestehender Festverdrahtung, Montage auf Tragschienen TS15, TS35 und G32.

Header 24-polig

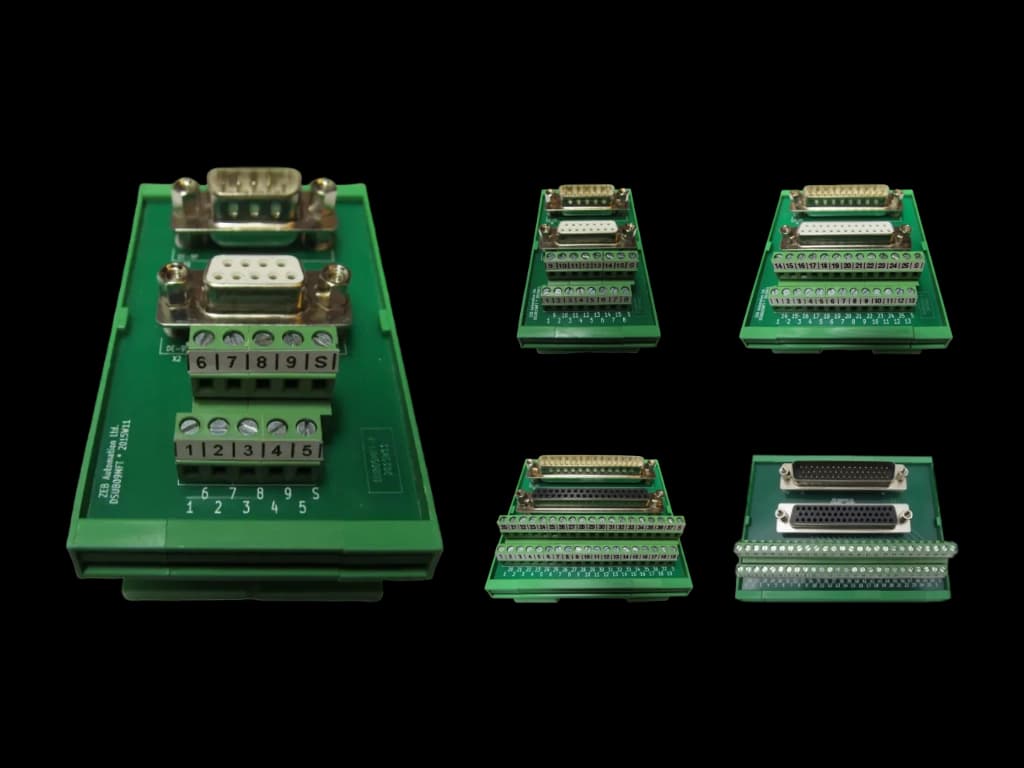

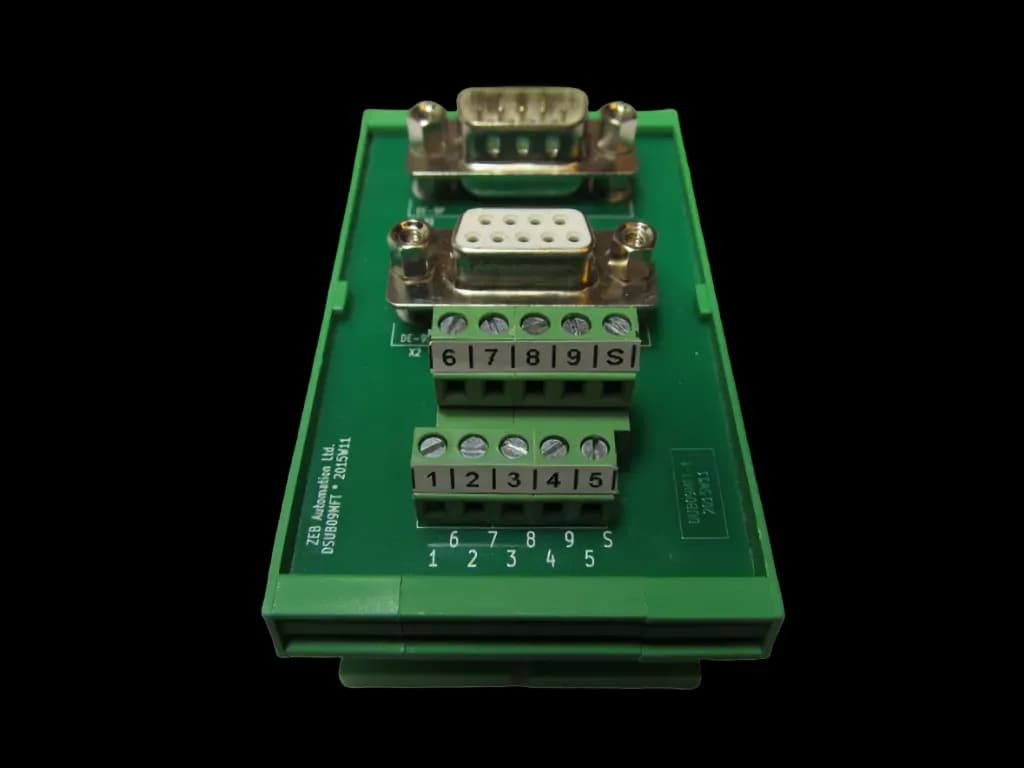

Übergabemodul 9-pol D-Sub-Anschluss auf Schraubklemmen

Unsere D-Sub-Übergabemodule verbinden D-Sub-Anschlüsse und Schraubklemmen unkompliziert. Mit verschiedenen Steckern und Buchsen ermöglichen sie eine direkte Parallelschaltung. Die Klemmen erleichtern die Verbindung mit vorhandener Festverdrahtung.

Übergabemodul D-Sub 9-pol, einfache Verbindung mit Schraubklemmen, parallele Bestückung von Steckern und Buchsen, Montage auf Tragschienen TS15, TS35 und G32.

D-Sub 9-polig

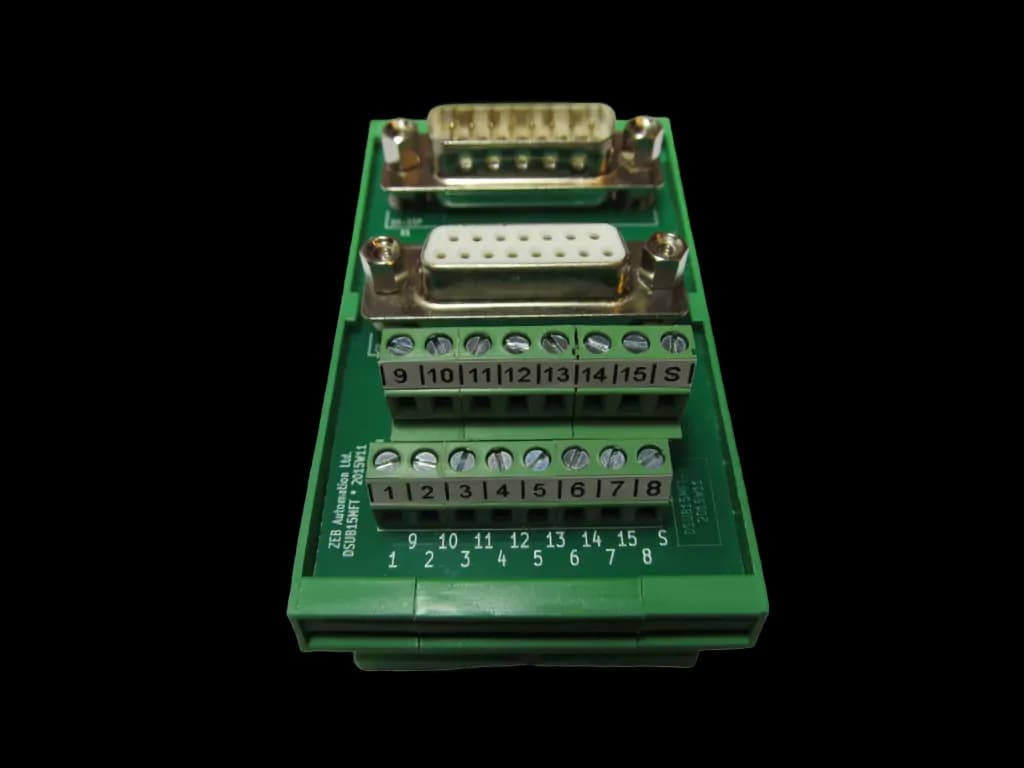

Übergabemodul 15-pol D-Sub-Anschluss auf Schraubklemmen

Übergabemodul D-Sub 15-pol, einfache Verbindung mit Schraubklemmen, parallele Bestückung von Steckern und Buchsen, Montage auf Tragschienen TS15, TS35 und G32.

D-Sub 15-polig

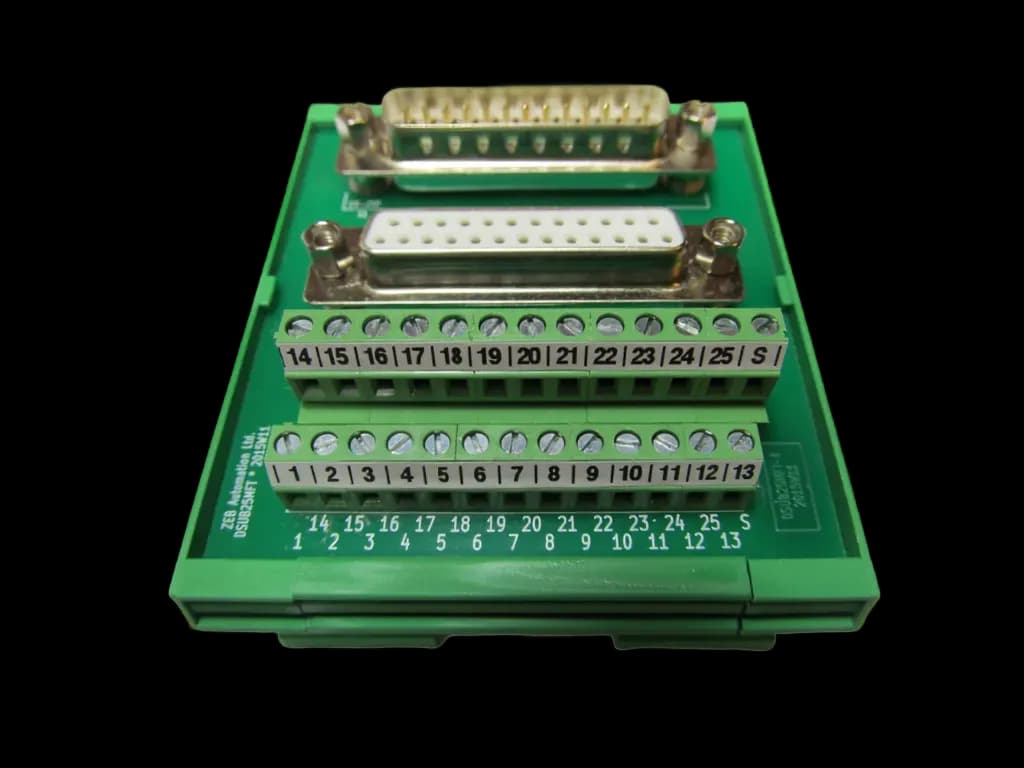

Übergabemodul 25-pol D-Sub-Anschluss auf Schraubklemmen

Übergabemodul D-Sub 25-pol, einfache Verbindung mit Schraubklemmen, parallele Bestückung von Steckern und Buchsen, Montage auf Tragschienen TS15, TS35 und G32.

D-Sub 25-polig

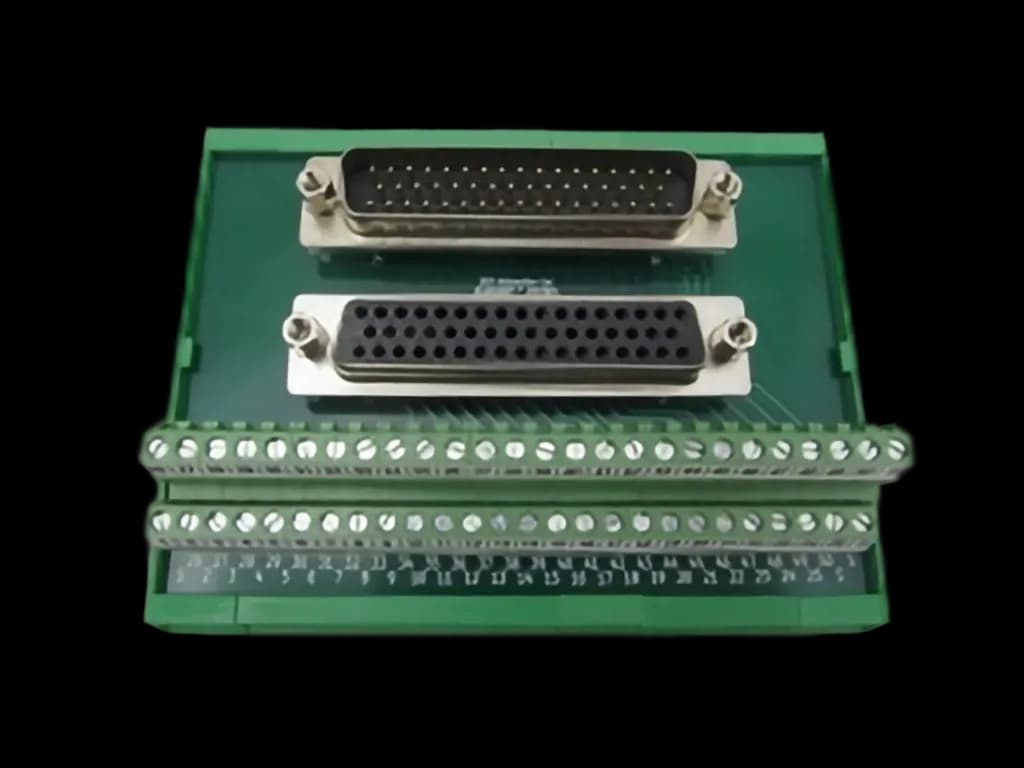

Übergabemodul 37-pol D-Sub-Anschluss auf Schraubklemmen

Übergabemodul D-Sub 37-pol, einfache Verbindung mit Schraubklemmen, parallele Bestückung von Steckern und Buchsen, Montage auf Tragschienen TS15, TS35 und G32.

D-Sub 37-polig

Übergabemodul 50-pol D-Sub-Anschluss auf Schraubklemmen

Übergabemodul D-Sub 50-pol, einfache Verbindung mit Schraubklemmen, parallele Bestückung von Steckern und Buchsen, Montage auf Tragschienen TS15, TS35 und G32.

D-Sub 50-polig

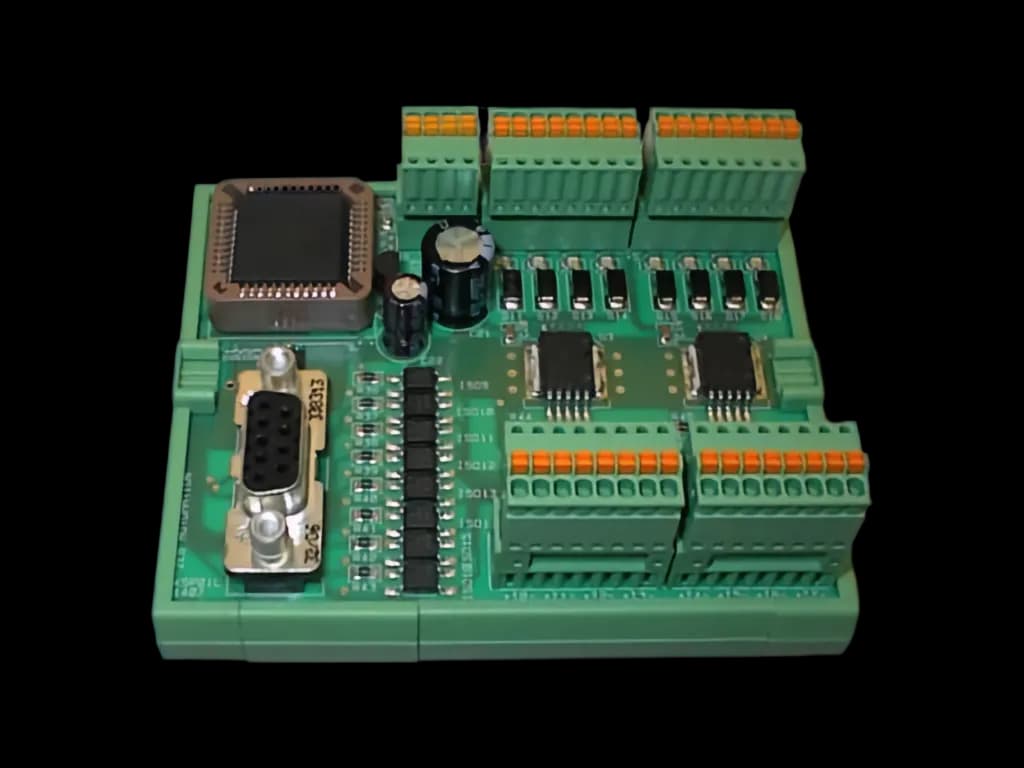

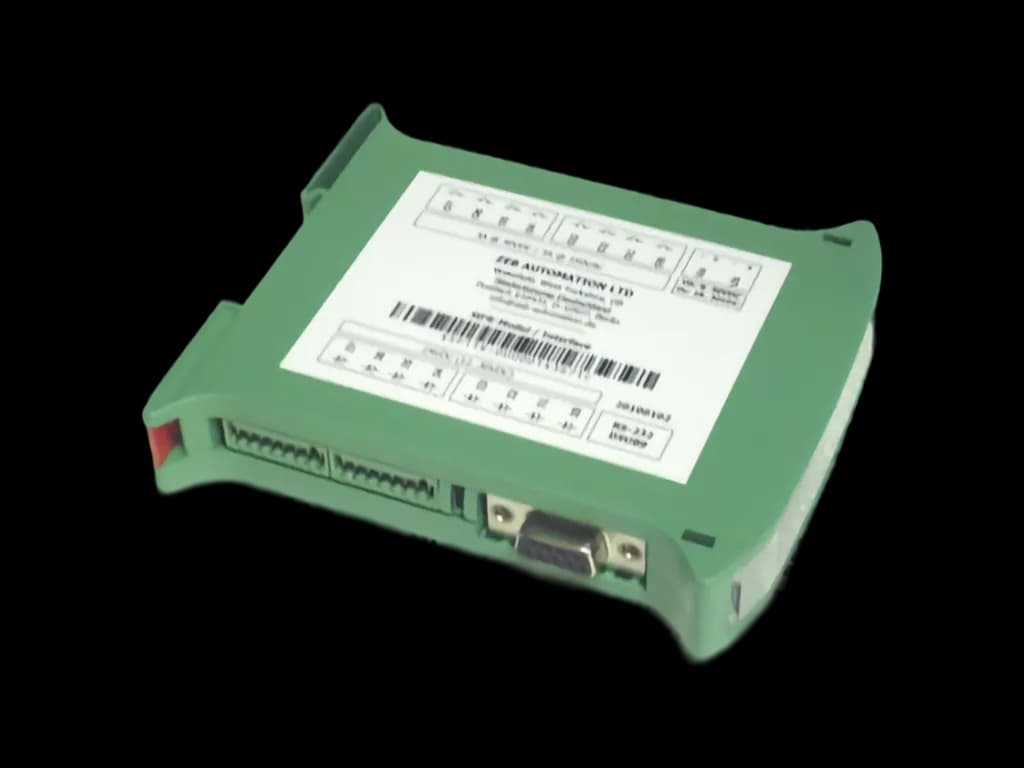

Multifunktionsrelais für 8 digitale Eingänge und 8 digitale Ausgänge über RS232

Digitale Eingänge (8) I0 .. I7

Digitale Ausgänge (8) O0 .. O7

Versorgung - Logik (Ub)

Versorgung - Last (Us)

Status-Anzeigen

Anschlüsse

Das Multifunktionsrelais, auch "RS232-Relais", ermöglicht den Anschluss von 8 digitalen Eingängen und 8 digitalen Ausgängen an eine serielle RS232-Schnittstelle. Ein- und Ausgänge sind durch Optokoppler galvanisch getrennt. Während die Eingangskanäle auch untereinander galvanisch getrennt sind, besitzen die Ausgänge eine gemeinsame Versorgung und sind mit 'High-Side'-Schaltern ausgerüstet.

8 digitale Ein- und Ausgänge, serieller RS232 Anschluss, 'High-Side'-Schalter, Montage auf Tragschienen TS15, TS35 und G32.

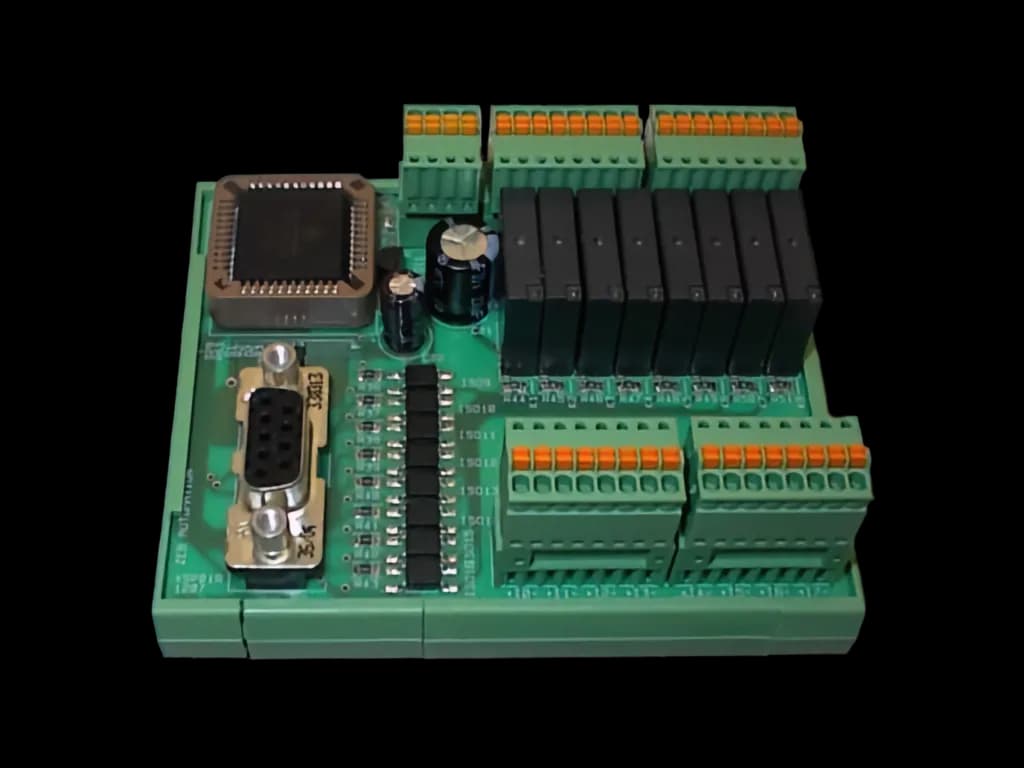

RS232 mit Halbleiter-Ausgang

Versorgung - Relais (Us)

Das Multifunktionsrelais, auch "RS232-Relais", ermöglicht den Anschluss von 8 digitalen Eingängen und 8 digitalen Ausgängen an eine serielle RS232-Schnittstelle. Ein- und Ausgänge sind durch Optokoppler galvanisch getrennt. Sowohl die Eingangskanäle als auch die Ausgänge sind untereinander galvanisch getrennt. Die Ausgänge sind mit Tyco-Relais (PCN-124D3MHZ) ausgerüstet. Im Gegensatz zu üblichen Schaltungen werden die Relais vom Rest der Schaltung zusätzlich durch Optokoppler isoliert, sodass Rückwirkungen durch die kapazitive Kopplung zwischen Kontakt und Magnetsystem weitestgehend ausgeschlossen sind.

8 digitale Ein- und Ausgänge, serieller RS232-Anschluss, Tyco-Relaisausgänge (PCN-124D3MHZ), Montage auf Tragschienen TS15, TS35 und G32.

RS232 mit Relais-Ausgang

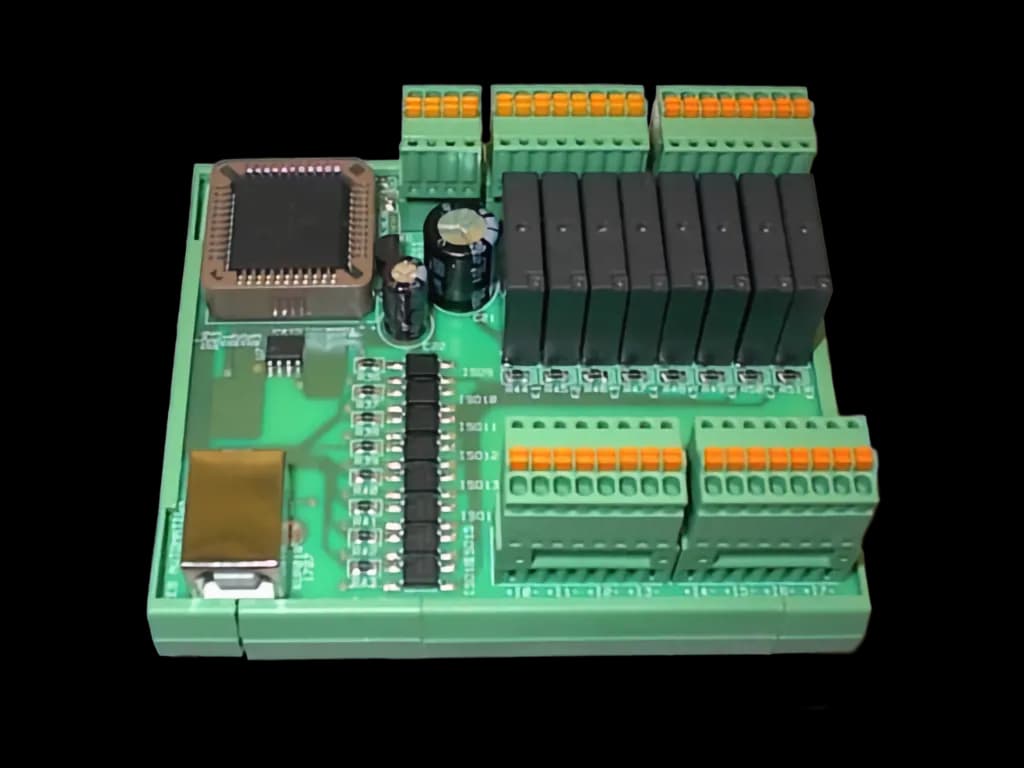

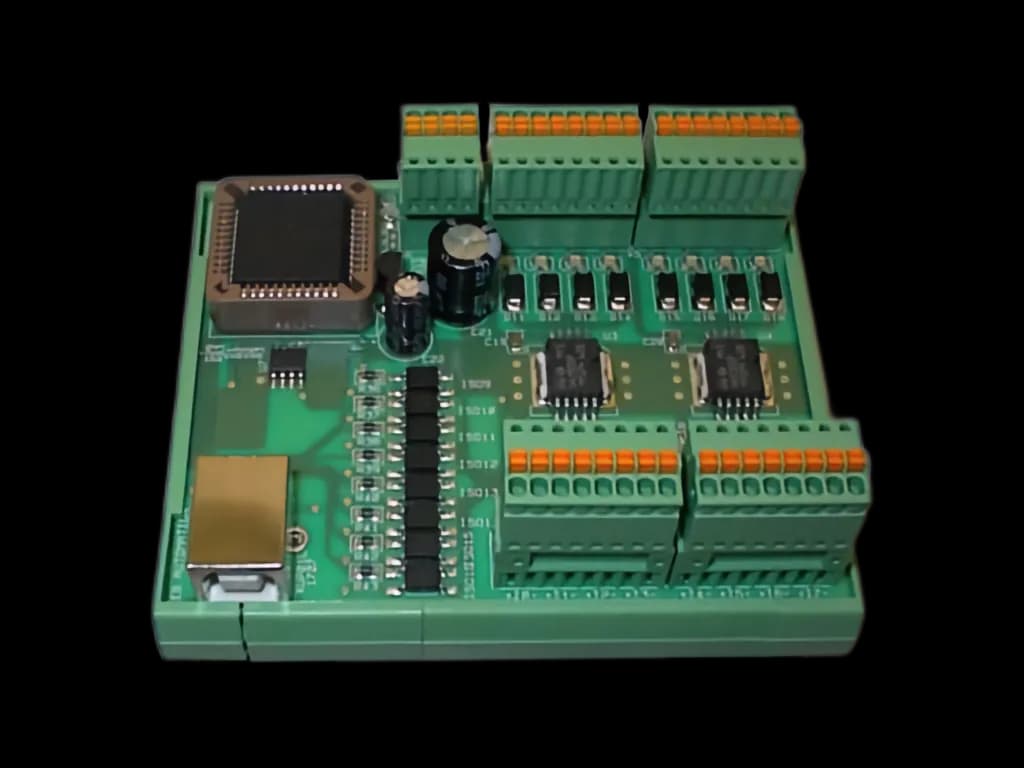

Multifunktionsrelais für 8 digitale Eingänge und 8 digitale Ausgänge über USB

Das Multifunktionsrelais, auch "USB-Relais", ermöglicht den Anschluss von 8 digitalen Eingängen und 8 digitalen Ausgängen an eine serielle USB-Schnittstelle. Ein- und Ausgänge sind durch Optokoppler galvanisch getrennt. Während die Eingangskanäle auch untereinander galvanisch getrennt sind, besitzen die Ausgänge eine gemeinsame Versorgung und sind mit 'High-Side'-Schaltern ausgerüstet.

8 digitale Ein- und Ausgänge, USB Anschluss, ausgerüstet mit 'High-Side'-Schaltern, Montage auf Tragschienen TS15, TS35 und G32.

USB mit Halbleiter-Ausgang

Das Multifunktionsrelais, auch "USB-Relais", ermöglicht den Anschluss von 8 digitalen Eingängen und 8 digitalen Ausgängen an eine serielle USB-Schnittstelle. Ein- und Ausgänge sind durch Optokoppler galvanisch getrennt. Sowohl die Eingangskanäle als auch die Ausgänge sind untereinander galvanisch getrennt. Die Ausgänge sind mit Tyco-Relais (PCN-124D3MHZ) ausgerüstet. Im Gegensatz zu üblichen Schaltungen werden die Relais vom Rest der Schaltung zusätzlich durch Optokoppler isoliert, sodass Rückwirkungen durch die kapazitive Kopplung zwischen Kontakt und Magnetsystem weitestgehend ausgeschlossen sind.

8 digitale Ein- und Ausgänge, USB-Anschluss, Tyco-Relaisausgänge (PCN-124D3MHZ), Montage auf Tragschienen TS15, TS35 und G32.

USB mit Relais-Ausgang

Multifunktionsrelais (Schmal) für 8 digitale Eingänge und 8 digitale Ausgänge über RS232

Schmale Bauform, 8 digitale Ein-/Ausgänge, RS232 Anschluss, 'High-Side'-Schalter, einfache Montage auf Tragschienen TS15, TS35, G32.

Das Multifunktionsrelais, auch "RS232-Relais", ermöglicht den Anschluss von 8 digitalen Eingängen und 8 digitalen Ausgängen an eine serielle RS232-Schnittstelle. Ein- und Ausgänge sind durch Optokoppler galvanisch getrennt. Sowohl die Eingangskanäle als auch die Ausgänge sind untereinander galvanisch getrennt. Die Ausgänge sind mit Relais (PCN-124D3MHZ) ausgerüstet. Im Gegensatz zu üblichen Schaltungen werden die Relais vom Rest der Schaltung zusätzlich durch Optokoppler isoliert, sodass Rückwirkungen durch die kapazitive Kopplung zwischen Kontakt und Magnetsystem weitestgehend ausgeschlossen sind.

Schmale Bauform, 8 digitale Ein-/Ausgänge, RS232 Anschluss, ausgerüstet mit Relais (PCN-124D3MHZ), einfache Montage auf Tragschienen TS15, TS35, G32.
